Pompe Pneumatiche per Grasso

Le pompe pneumatiche per grasso FLEXBIMEC si basano su di una concezione costruttiva provata nel tempo. Il motore ad aria compressa in lega ottone alluminio è di semplice e collaudato utilizzo. Il sistema di pompaggio è dotato di asta di pompaggio in acciaio indurito per sopportare gli usi più gravosi, le guarnizioni e le tenute sono adatte alla maggior parte di grassi multiuso per lubrificazione a base di oli minerali da NLGI 000 a 3, possono inoltre essere esaminate applicazioni in particolari condizioni di viscosità.
La scelta della pompa idonea va individuata innanzi tutto nel tipo di FLUIDO da movimentare. Parliamo di GRASSI quando si devono movimentare fluidi particolarmente viscosi che presentano nel punto di erogazione un aspetto molto denso.

art4043-4083 pompe pneumatiche grasso

Pompe pneumatiche per il trasferimento di grasso e olio ad alta viscosità a pressione costante. Serie IFP – Rapporto compressione 25:1, 10:1, 45:1

Modello4043/204043/604043/1804022406240824083/204083/604083/180
Alimentazione Aria Compressa Min 2 Max 8 bar (30 - 120 psi) Aria Compressa Min 2 Max 8 bar (30 - 120 psi) Aria Compressa Min 2 Max 8 bar (30 - 120 psi)
Rapporto di compressione 10:1 25:1 45:1
Pressione uscita 80 bar (1200 psi) 200 bar (2900 psi) 360 bar (5200 psi)
Portata 6000 g/min 4000 g/min 3800 g/min
Attacco aria compressa F 1/4” BSP F 1/4” BSP F 1/4” BSP
Attacco uscita prodotto M 1/2” BSP M 1/2’’BSP M 1/2’’BSP
Consumo aria max a 8 bar 165 l/min 78 l/min 165 l/min
Lunghezza pompante450 mm750 mm950 mm450 mm750 mm950 mm450 mm750 mm950 mm
Diametro pompante 33 mm 28 mm 28 mm
Ingombri (mm)95x95x69095x95x78095x95x100595x95x69095x95x78095x95x100595x95x69095x95x78095x95x1005
Per fusti da18 - 25 kg50 kg180 kg18 - 25 kg50 kg180 kg18 - 25 kg50 kg180 kg
Peso4,5 kg5,3 kg5,7 kg4,2 kg5,0 kg5,6 kg4,4 kg5,2 kg5,8 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

Pompe pneumatiche a pistoni per la distribuzione di grasso

Pompe pneumatiche a pistoni per la distribuzione di grasso a breve distanza o per lubrificazione forzata. Serie standard – Rapporto compressione 50:1

Modello4018402040604080
Alimentazione Aria compressa Min 2 Max 8 bar (30 - 120 psi)
Rapporto di compressione 50:1
Pressione uscita 400 bar
Portata 2900 g/min
Attacco aria compressa F 1/4″ BSP
Attacco uscita prodotto M 1/4″ BSP
Consumo aria max a 8 bar 78 l/min
Lunghezza pompante335 mm450 mm750 mm950 mm
Diametro pompante 28 mm
Ingombri (mm)95x95x69095x95x78095x95x100595x95x1250
Per fusti da16 kg18-25 kg50 kg180 kg
Peso3,8 kg4,5 kg5 kg5,6 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

4018TWDE-4020TWDE-4060TWDE-4080TWDE Pompe pneumatiche per la distribuzione di grasso serie TWDE

Pompe pneumatiche per la distribuzione di grasso o lubrificazione forzata. La serie TWDE si caratterizza per un innovativo progetto
costruttivo che aumenta in modo significativo la portata di grasso della pompa. Lo scarico dell’aria compressa viene agevolato grazie
all’uso di un doppio distributore, riducendo contemporaneamente la formazione di condensa all’interno del motore.
Serie TWDE – Rapporto compressione 50:1

Modello4018TWDE4020TWDE4060TWDE4080TWDE
Alimentazione Aria compressa Min 2 Max 8 bar (30 - 120 psi)
Rapporto di compressione 50:1
Pressione uscita 400 bar
Portata 5200 g/min
Attacco aria compressa F 1/4″ BSP
Attacco uscita prodotto M 1/4″ BSP
Consumo aria max a 8 bar 120 l/min
Lunghezza pompante335 mm450 mm750 mm950 mm
Diametro pompante 28 mm
Ingombri (mm)95x95x69095x95x78095x95x100595x95x1250
Per fusti da16 kg18-25 kg50 kg180 kg
Peso3,9 kg4,3 kg5,1 kg5,7 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

Pompe pneumatiche per la distribuzione di grasso a lunghe distanze o per lubrificazione forzata

Pompe pneumatiche per la distribuzione di grasso a lunghe distanze o per lubrificazione forzata.
Serie standard – Rapporto compressione 100:1

Modello4019402140614081
Alimentazione Aria compressa Min 2 Max 8 bar
Rapporto di compressione 100:1
Pressione uscita 800 bar
Portata 2700 g/min
Attacco aria compressa F 1/4″ BSP
Attacco uscita prodotto M 1/4″ BSP
Consumo aria max a 8 bar 110 l/min
Lunghezza pompante335 mm450 mm750 mm950 mm
Diametro pompante 28 mm
Ingombri (mm)95x95x69095x95x78095x95x100595x95x1250
Per fusti da16 kg18-25 kg50 kg180 kg
Peso3,8 kg4,2 kg5 kg5,6 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

art 4019TWDE-4021TWDE-4061TWDE-4081TWDE

Pompe pneumatiche per la distribuzione di grasso o lubrificazione forzata a lunga distanza. Si caratterizzano per un alto rapporto di compressione unito ad un innovativo progetto costruttivo che aumenta in modo significativo la portata di grasso della pompa. Nella serie TWDE lo scarico dell’aria compressa viene agevolato grazie all’uso di un doppio distributore, riducendo contemporaneamente la formazione di condensa all’interno del motore.
Serie TWDE – Rapporto compressione 100:1 e 250:1.

Modello4019 TWDE4021 TWDE4061 TWDE4081 TWDE4025
Alimentazione Aria compressa Min 2 Max 8 barMax 5 bar
Rapporto di compressione 100:1250:1
Pressione uscita 800 bar1100 bar
Portata 5000 g/min800 g/min
Attacco aria compressa F 3/8″ BSP
Attacco uscita prodotto M 1/2″ BSP
Consumo aria max a 8 bar 165 l/min
Lunghezza pompante335 mm450 mm750 mm950 mm
Diametro pompante 28 mm
Ingombri (mm)95x95x69095x95x78095x95x100595x95x1250130X130X1250
Per fusti da16 kg18-25 kg50 kg180 kg
Peso3,9 kg4,3 kg5,1 kg5,7 kg9 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

Motomatic® pneumatic pumping system characterized by the use of a single motor which can be applied on various suction tubes

Nel 1986 viene progettato e brevettato l’innovativo sistema Motomatic®.
Motomatic® è un sistema di pompaggio ad azionamento pneumatico caratterizzato da un unico motore applicabile a più canne aspiranti. Il sistema di pompaggio viene attivato fissando volta per volta il motore, dotato di un innesto rapido, alle varie canne aspiranti adatte al tipo di sostanza che si intende aspirare. Questa soluzione offre un notevole vantaggio economico e pratico per chi ha necessità di pompare grassi, oli, fluido antigelo e carburanti in quanto permette di lasciare inserite le varie aste pompanti nei fusti, selezionando l’aspirazione del liquido desiderato con semplice innesto del motore.
La versione Bull permette di combinare 3 differenti misure di motori pneumatici con 2 differenti pescanti offrendo complessivamente 6 soluzioni differenti. Per maggiori dettagli si prega di richiedere la scheda tecnica.

Modello50005040506050815080501150315032
Alimentazione aria2-8 bar (30 - 120 psi)-------
Rapporto di compressione-50:150:115:150:11:13:13:1
Pressione uscita-400 bar400 bar120 bar400 bar8 bar24 bar24 bar
Portata-2900 g/min2900 g/min7000 g/min2900 g/min48 l/min23 l/min23 l/min
Attacco aria compressaF 1/4″ BSP-------
Attacco uscita prodotto-M 1/4″ BSPM 1/4″ BSPM 1/2″ BSPM 1/4″ BSPM 3/4″ BSPM 1/2″ BSPM 1/2″ BSP
Consumo aria max a 8 bar115 l/min-------
Lunghezza pompante-450 mm750 mm950 mm950 mm950 mm950 mm950 mm
Diametro pompante-28 mm28 mm28 mm28 mm55 mm40 mm40 mm
Ingombri (mm)95x95x42030x31x55030x31x85030x31x105030x31x105030x31x105030x31x105030x31x1050
Per fusti da-25 kg50 kg180 kg180 kg208 l208 l208 l
Peso3,5 kg1 kg1,3 kg1,5 kg1,5 kg2,1 kg1,9 kg1,9 kg
Tipo fluido-GrassoGrassoGrassoGrassoOlioOlioAntigelo puro

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 e olio idraulico ISO 32 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

Pompe industriali per Grasso Power Bull

Heavy duty pneumatic pumps, industrial pump series “Power Bull” art 4046-4047-4048

Particolarmente indicate per travasi di grassi in applicazioni ed impianti centralizzati dove è necessaria l’erogazione contemporanea in più punti ad alta pressione e ad elevata portata.
L’elevata qualità dei materiali utilizzati, unitamente ad un innovativo progetto costruttivo del motore pneumatico dal design pulito, offrono le seguenti caratteristiche e vantaggi:
– Efficienza di un flusso costante;
– Bassa rumorosità;
– Limitato numero di colpi dello stantuffo;
– Minime vibrazioni;
– Facile manutenzione e intercambiabilità componenti;
– Sistema di recupero della condensa, allo scopo di evitare la nebulizzazione nell’ambiente circostante;
– Ampia gamma di accessori complementari.

Modello404640474048404940504051
Alimentazione Aria compressa Min 2 Max 8 bar
Rapporto di compressione13:17:130:150:190:175:1
Pressione uscita104 bar56 bar240 bar400 bar720 bar600 bar
Portata19000 g/min22000 g/min15000 g/min12000 g/min6000 g/min4900 g/min
Frequenza max pompate/min601201501206060
Attacco aria compressa F 1/2″ BSP
Attacco uscita prodotto M 1″ BSP
Consumo aria max a 8 bar1,80 m3/min1,92 m3/min1,86 m3/min1,92 m3/min1,80 m3/min1,80 m3/min
Diametro pistone pneumatico160 mm125 mm100 mm125 mm160 mm160 mm
Diametro pescante70×50 mm70×50 mm50×22 mm50×22 mm50×22 mm50×22 mm
Per fusti da 180 kg
Peso26 kg22 kg18 kg22 kg24 kg25 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.

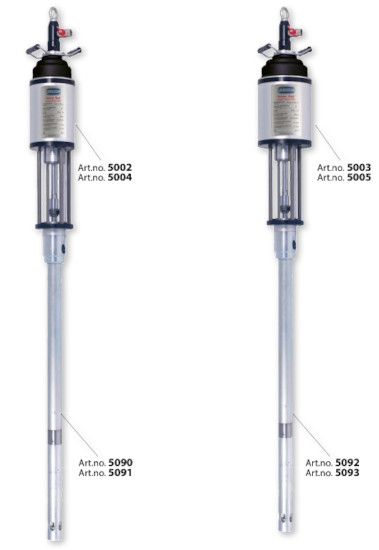

art 5002-5003 industrial pump series POWER BULL

La serie Bull nella versione dissociata permette di combinare 2 differenti motori pneumatici con 2 differenti pescanti offrendo complessivamente 4 combinazioni. In questa versione inoltre motore pneumatico e gruppo pompante sono separati in modo che il fluido non possa entrare in contatto con il corpo motore.

Modello motore pneumatico50025003
Modello pescante5090509150905091
AlimentazioneAria Compressa Min 2 Max 8 bar (30 - 120 psi)Aria Compressa Min 2 Max 8 bar (30 - 120 psi)
Rapporto di compressione50 : 17 : 175 : 113 : 1
Pressione max uscita400 bar
(5800 psi)
56 bar
(816 psi)
600 bar
(8700 psi)
104 bar
(1500 psi)
Portata12000 g/min22000 g/min4900 g/min19000 g/min
Frequenza max pompate/min12060
Attacco aria compressaF 1/2″ BSPF 1/2″ BSP
Attacco uscita prodottoM 1″ BSPM 1″ BSP
Consumo aria max a 8 bar1,92 m3/min1,80 m3/min
Diametro pistone pneumatico125 mm160 mm
Diametro pescante50 - 22 mm70 - 50 mm50 - 22 mm70 - 50 mm
Dimensioni160x160x1700 mm
Per fusti da180 kg
Peso21 kg23 kg25 kg27 kg

Prestazioni rilevate in laboratorio alle seguenti condizioni: Grasso al litio tipo NLGI 0 a 22°C – Pressione alimentazione aria 8 bar – Uscita fluido a passaggio libero 1/2″.
